NUEVO PROYECTO DE CABINA DE VIGILANCIA MODULAR
El Grupo Europa Prefabri ha realizado el suministro e instalación de un nuevo proyecto: garita de vigilancia para el Polideportivo de San Ferrande la Dirección Insular de Deportes del Consell de Mallorca.

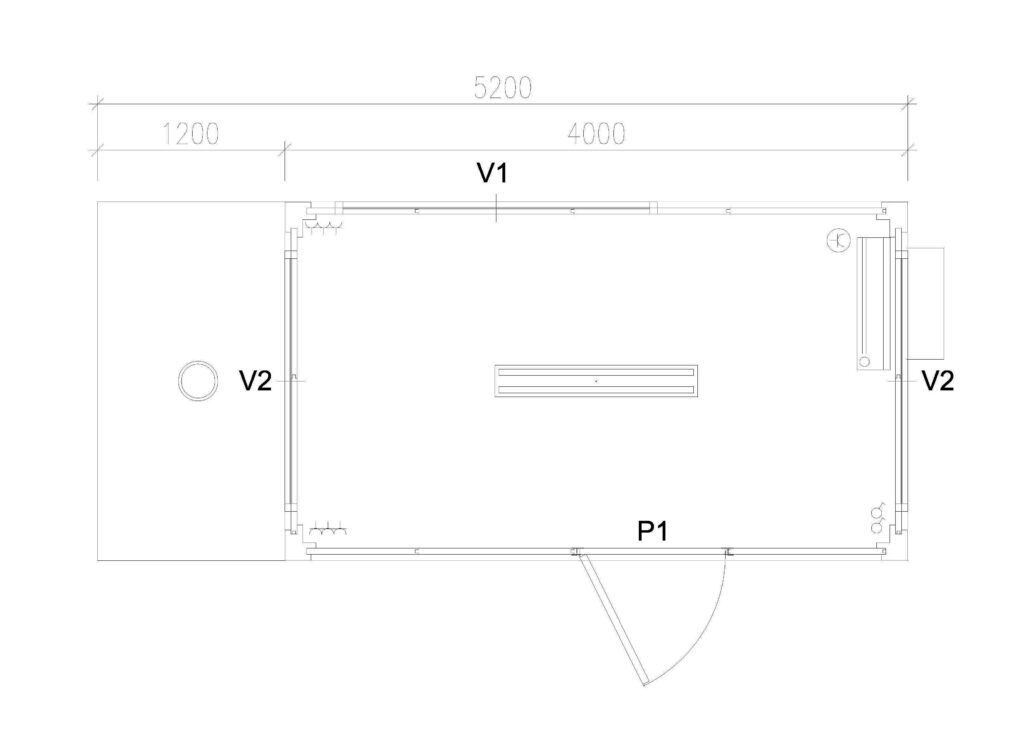

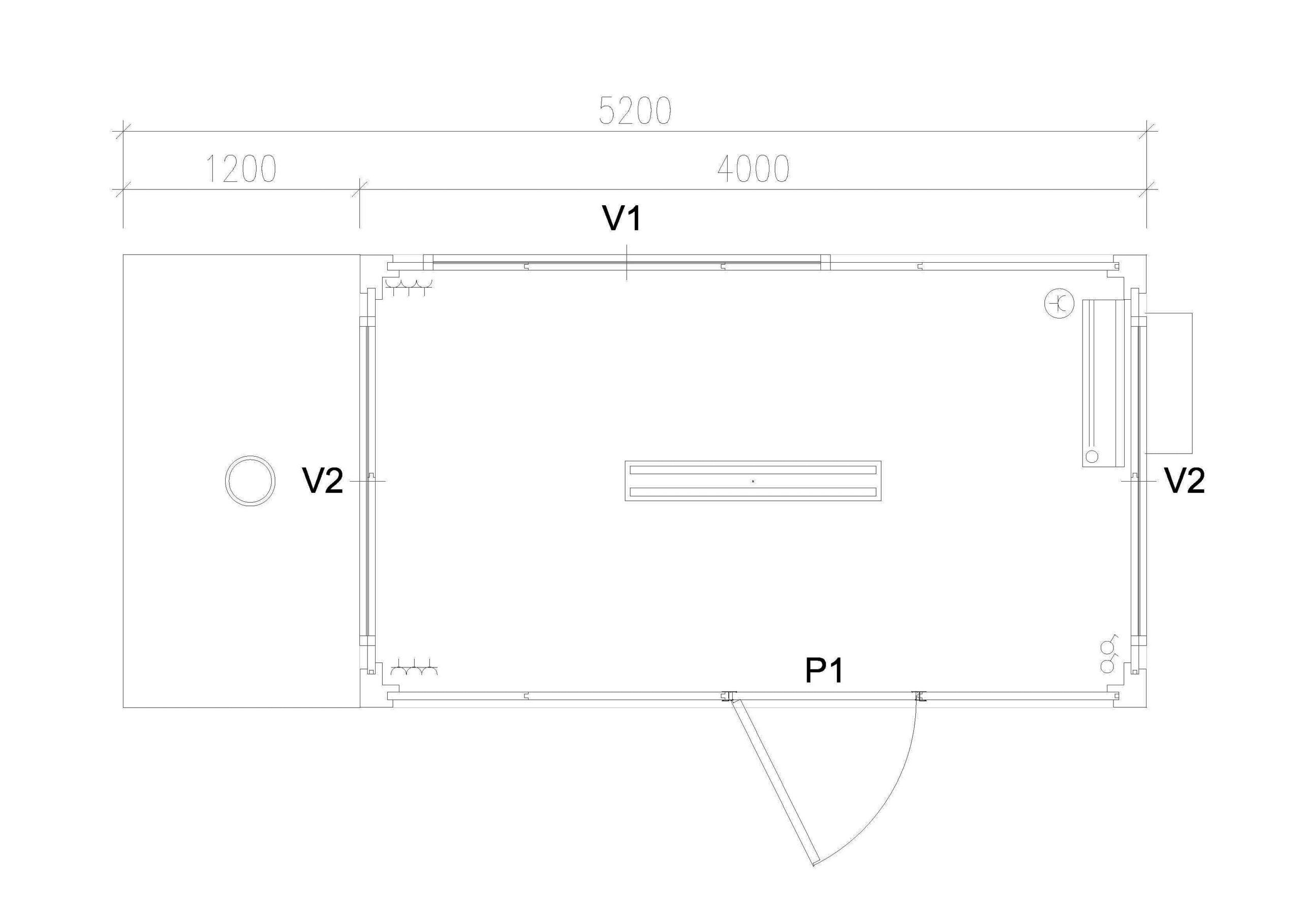

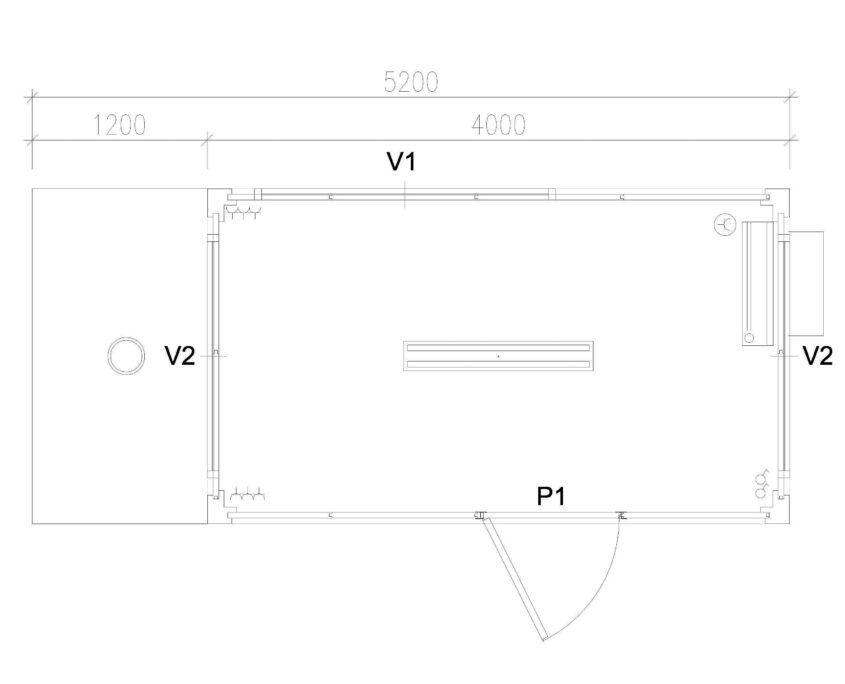

- La cabina de vigilancia se trata de un módulo prefabricado diáfano y aislado de 4.00 x 2.40 metros. Incluye porche metálico (Marquesina) de 1.20 x 2.40 metros.
- Para las paredes perimetrales del módulo prefabricado (Incluido el revestimiento en el porche) hemos utilizado un revestimiento exterior HPL.
- La garita fue personalizada mediante vinilos de alta resistencia según diseño del cliente.
- Dispone de dos ventanas y una puerta de acceso revestidas por una lámina de filtro solar.
- Aparato de Aire Acondicionado Split.
Características técnicas del proyecto módulos de vigilancia
Bastidor base
Está formado por perfiles conformados en frío de chapa galvanizada. Transversalmente se colocan correas en forma de Omega con chapa galvanizada perfilada en frío. El conjunto del suelo soporta cargas de uso de 250 kg/m2.
Bastidor cubierta
Está formado por perfiles conformados en frío de chapa galvanizada de 2 mm de espesor. Transversalmente se colocan Omegas metálicas que soportan la chapa trapezoidal de espesor 0,6 mm, anclada a los perfiles mediante tornillos auto roscantes con arandelas estancas.
Pilares
Los pilares están formados por perfiles conformados en frío de chapa galvanizada. Estos pilares se atornillan a la base y la cubierta mediante tornillos especiales. Por el interior del pilar se fija la bajante de aguas de cubierta formado por un tubo redondo de PVC de 75 mm de diámetro. El pilar se remata por la parte interior mediante una chapa lacada que sirve de sujeción a los mecanismos eléctricos: enchufes, interruptores y cuadro eléctrico de protección.
Paredes laterales
El cerramiento lateral se realizará con panel sándwich AIS-PRT compuesto de chapa de acero prelacada sobre base galvanizada por ambas caras y aislamiento intermedio térmico y acústico.
Falso techo
El falso techo de la caseta de seguridad está formado por lamas de chapa perfilada metálica galvanizada y prelacada en poliéster silicona de color blanco pirineo, con un espesor de 0,5 mm. Entre el falso techo y la chapa cubierta se coloca el aislamiento de 80 mm de fibra de vidrio con lámina de vapor.
- Altura interior libre del módulo prefabricado: 2300 mm
Carpintería exterior
La carpintería de la cabina de vigilancia está fabricada con perfiles de aluminio en blanco.
La carpintería de la garita de vigilancia consta de los siguientes elementos:
- Puerta exterior de una hoja acristalada de 975 x 2060 mm con manilla y cerradura. Con persiana valenciana.
- Ventana PVC Blanca de 2 hojas correderas. Persiana valenciana. Medida: 2000x1045mm.
- Ventana PVC Blanca de 2 hojas correderas. Persiana valenciana. Medida: 1600x1045mm.
Instalación eléctrica
La instalación eléctrica de la garita de vigilancia se considera completa exceptuando la línea de corriente hasta el lugar de colocación del prefabricado, dicha instalación será oculta por el falso techo, siendo la canalización a los enchufes e interruptores, por canaleta de PVC vista. Todas las conducciones eléctricas y sus instalaciones, se ajustarán a la actual normativa y reglamento de baja tensión. A la llegada de la acometida se montará un Cuadro de Mando y Protección con protección independiente mediante magneto-térmicos y los diferenciales necesarios para alumbrado, emergencias (en caso de contar con ellas), climatización y usos varios, así mismo contará de elementos de protección frente a contactos directos, sobre intensidades, cortocircuitos y contactos indirectos.
