PROYECTO DE IMPLANTACIÓN DE MÓDULO PREFABRICADO PARA VESTUARIOS EN EL PARQUE DE ASTURIAS (RIVAS-VACIAMADRID)

Nuevo proyecto para Europa Prefabri, se trata del suministro, obra y montaje de módulos prefabricados en el parque de Asturias, (Rivas-Vaciamadrid) El módulo prefabricado hará función de vestuarios y aseos para el uso de los trabajadores de Rivas Madrid que operan en el parque y en sus inmediaciones.

El espacio modular se entregó completo y listo para su uso, incluyendo termos de agua caliente de gran capacidad, extintores y luces de emergencia, accesorios para papel higiénico en los aseos, además de espejos, toalleros, cortinas de duchas y secamanos automáticos.

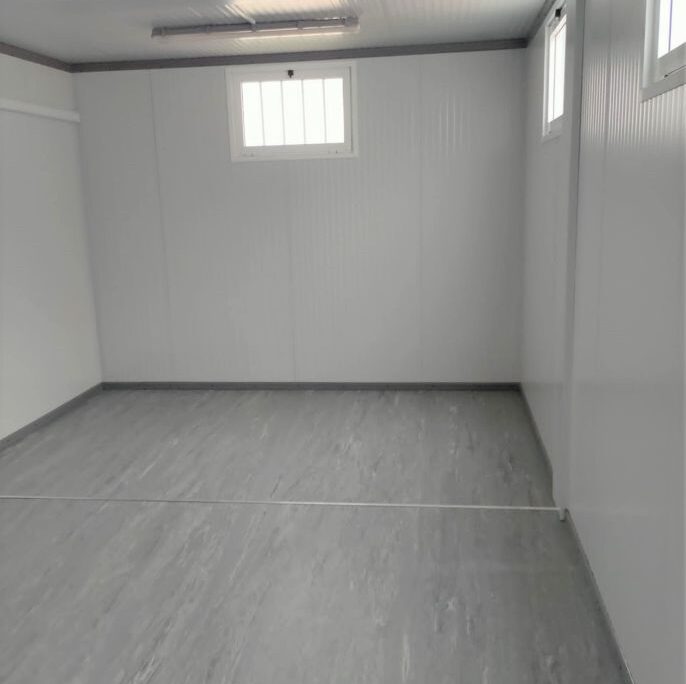

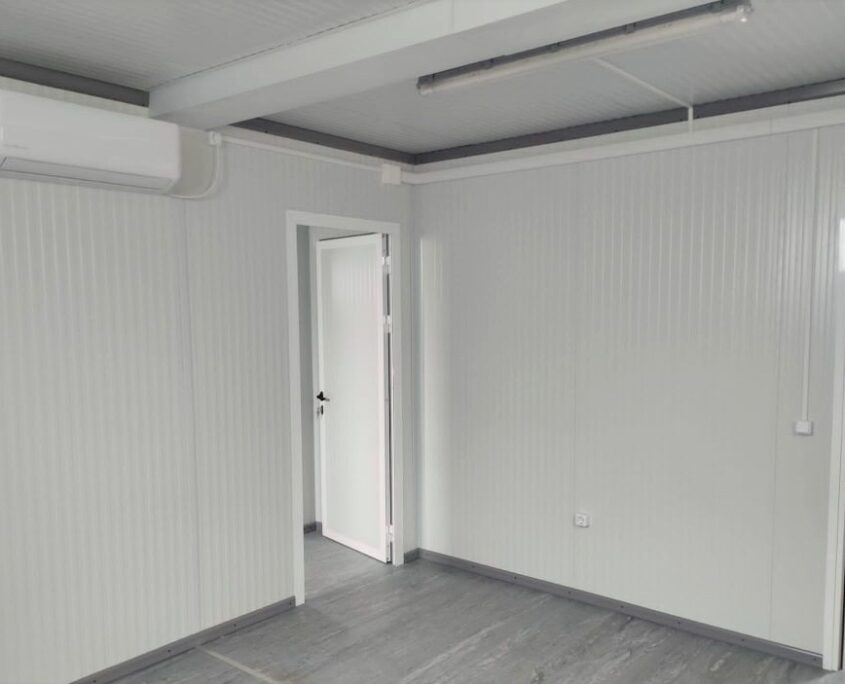

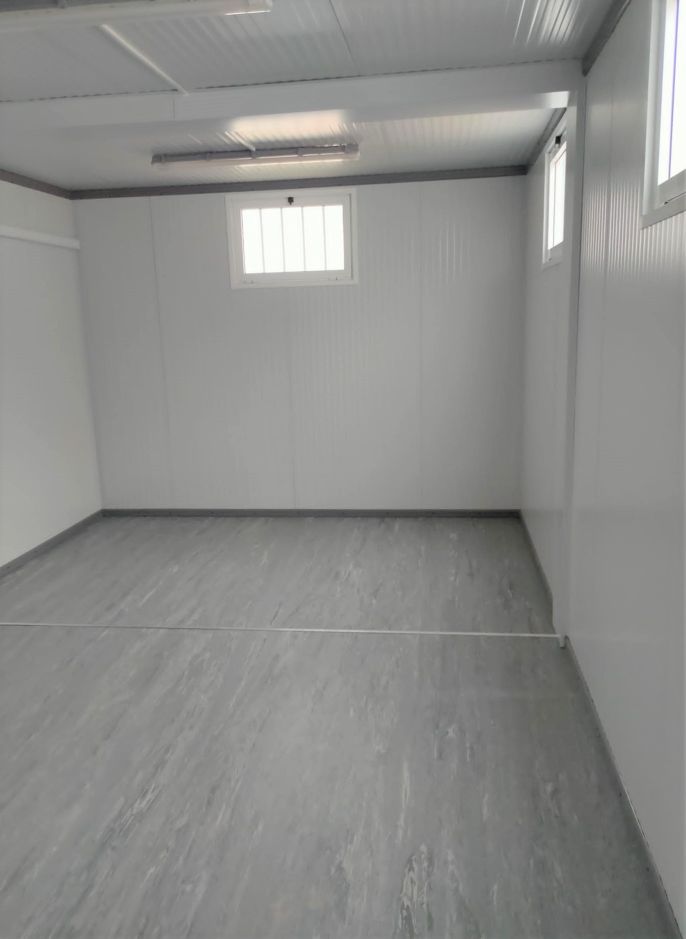

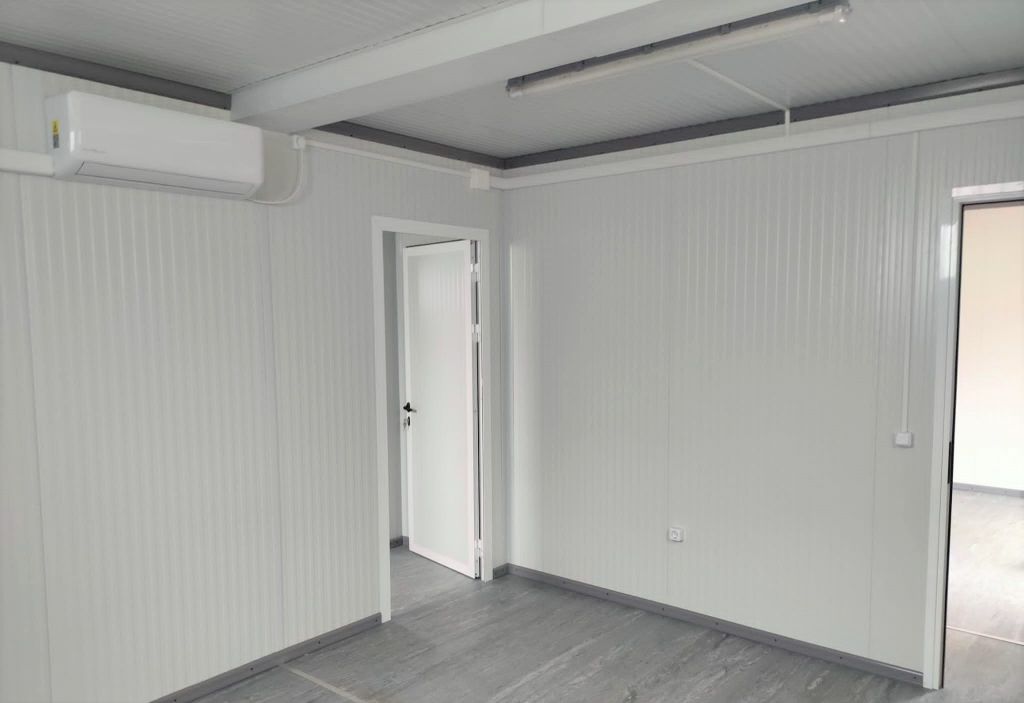

Está formado por 6 módulos prefabricados de 6 x 2,40 metros, distribuidos de la siguiente forma:

• Vestíbulo.
• Vestuario femenino.

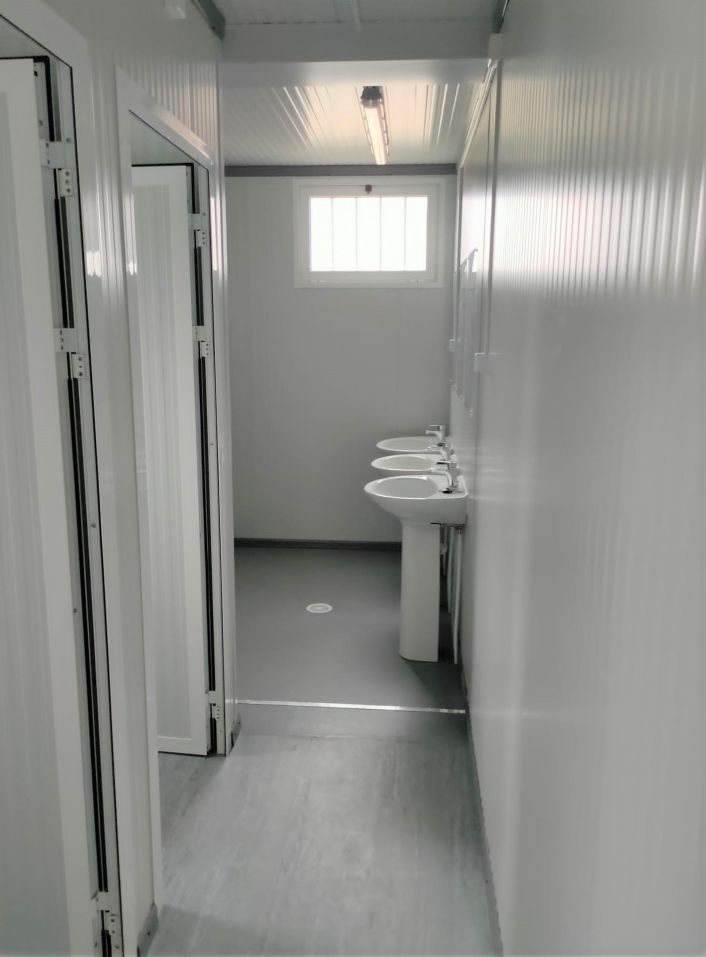

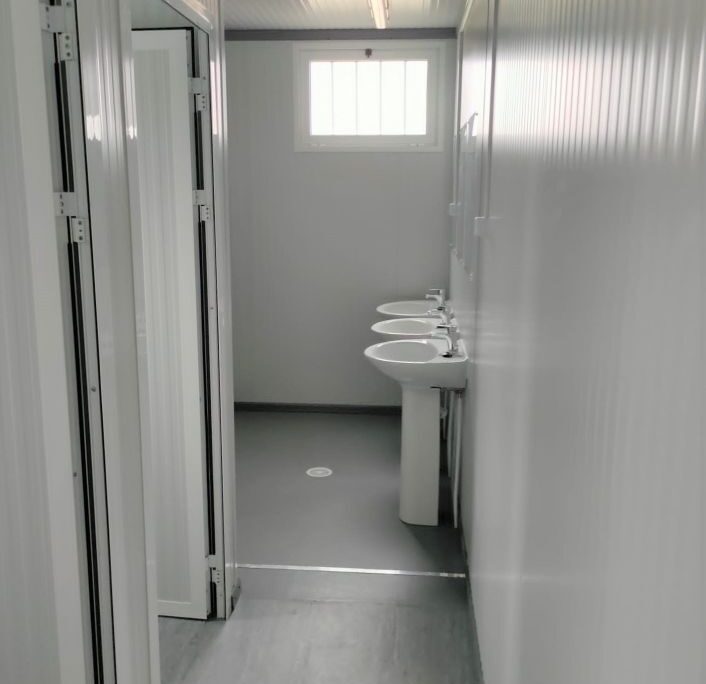

• Aseo femenino: compuesto por 2 inodoros, 2 lavabos y duchas.
• Vestuario masculino.
• Aseo masculino: compuesto por inodoros, lavabos y duchas.
• Cuarto de limpieza.
• Almacén.

Para el diseño y la ejecución de este proyecto se ha prestado especial atención a los sistemas de aislamiento térmico y acústico del espacio modular y las calidades de sus componentes, que aumentará el confort de los usuarios, además de contribuir especialmente a alcanzar una mayor sostenibilidad ambiental y optimización energética de la construcción (mejora del espesor del aislamiento en los cerramientos, mejora y selección de todos los elementos de carpintería, mayor grosor del suelo fabricado en tablero multicapa, mejora del sistema de asilamiento de la cubierta y del sistema de ventilación y climatización. Todo ello se traduce en un mejor coeficiente de aislamiento térmico).

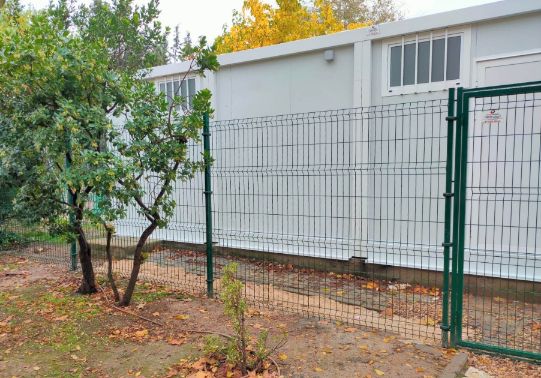

La rápida implantación del espacio modular se ha rematado con la colocación, como elemento de seguridad, de un cerramiento perimetral con valla rígida electrosoldada con postes metálicos, todo ellos con recubrimiento plastificado en poliéster, incluida puerta abatible con cerradura de seguridad.

Les facilitamos a continuación las características técnicas para el conjunto modular utilizado:

ESTRUCTURA

• Formada por una fuerte pero ligera estructura metálica, unida mediante perfiles atornillados de calidad 8.8, que no necesitan ningún tipo de soldadura para su montaje.
• Estructura de base electro soldada con perfil transformado en UPN 200 longitudinales y tubos de acero de 60x30x1.5 mm a modo de correas, intercalándose tubos de 60x60x1.5 mm, soldados entre sí. Sobrecarga de uso 300Kg/m2.
• Estructura de cubierta electro‐soldada con perfiles plegados, conformados en frio, de 3 mm de espesor, soldados entre sí. Esta estructura recoge las aguas pluviales mediante  un canalón conectado a un bajante, ambos ocultos en la perfilería.
• Pilares realizados con tubos de acero galvanizado de 100x100x2 mm atornillados a las estructuras de base y de cubierta. Altura exterior de 3.13 m.  Acabado exterior e interior con pintura en color blanco pirineo.  Pletinas de izadas soldadas a la estructura de cubierta para una manipulación segura del módulo.

SUELO

• Tablero multicapa de 19 mm de espesor, (refuerzo sobrecarga 300Kg/m2), atornillado a la perfilería metálica de la estructura de la base, con revestimiento de PVC
• Homogéneo en rollos, pegados mediante adhesivo al tablero dando un acabado de gran calidad que permite el cepillado.

CERRAMIENTO

• El cerramiento exterior y puertas exteriores sen de panel sándwich de 60 mm, formado por chapa galvanizada y prelacada, y aislamiento interior de puliuretano. El coeficiente de transmisión térmica mejoraría hasta 0.021 W/m*k. L resistencia térmica sería de 2,85 m2*kw.
• En la cubierta, en lugar de fibra de vidrio, estará formada por panel sándwich de doble chapa grecada de 5 grecas de acero prelacado, altura 10mm, núcleo aislante PUR/PIR, de 30 mm de espesor y sistema de fijación mediante tornillería vista autotaladrante galvanizada de acero. Este sistema es mejor aislante, al presentar menor coeficiente de conductividad:

– Coeficiente de conductividad del aislamiento de fibra de vidrio de 80 mm = 0.04 W/m*k

– Coeficiente de conductividad del panel sándwich de 30 mm = 0.021 W/m*k.

CARPINTERÍA

• Las ventanas están realizadas con perfilería de aluminio anodizado, con tratamiento exterior lacado en color blanco. Hoja de ventana con apertura tipo batiente. La fijación y elementos de seguridad son de aluminio, fijados sobre los paneles de cierre de forma directa mediante tornillería y solape, sellándose los elementos con masilla elástica. Vidrio doble de 3+3 mm de espesor. La ventana está protegida con rejas de seguridad.
• La puerta exterior está formada por marco de aluminio forrado del mismo panel que la fachada, de ancho de hueco 0.90 m. Tanto el sistema de cierre como los herrajes son de aluminio y el pomo de apertura en chapa lacada blanca. El cierre de seguridad es de un punto de fijación y con cerradura.
• Las puertas interiores están formadas por marco de aluminio forrada del mismo panel que  la tabiquería interior, con manilla. El ancho de hueco es de 0.65 para aseos y 0.75 para los demás casos.

ELECTRICIDAD

• Protecciones acometida: Cada módulo dispone de un cuadro de protecciones dimensionado según los elementos que conformen el módulo y una caja exterior de acometida.
• Canalizaciones: Se realizaron mediante cable de cobre libre de halógenos en canaleta de PVC tipo UNEX por el falso techo.
• Mecanismos: Los mecanismos de encendido y tomas de corriente sen de superficie en PVC color blanco, marcado CE, tipo SCHUKO.
• Luminarias: Pantallas estancas con difusor de superficie con lámparas de LED. En cabina de los aseos y cuarto de limpieza se colocaron un Down light de LED de 140 mm.

FONTANERÍA

• Desde el punto de acometida general que se determine, en cada edificio se instaló una red interior de tuberías de distribución de agua fría y caliente.
• Se realizó con materiales de primera calidad, incluyendo sujeciones, soportes, válvulas de paso y todos los accesorios necesarios para su completa instalación.

SANEAMIENTO

• Los aparatos sanitarios son de calidad media y están totalmente terminados y listos para su uso.
• Inodoro de porcelana vitrificada con cisterna baja y mecanismos de carga y descarga, color blanco, fijado a suelo mediante tornillería y sellado.
• Lavabo de porcelana vitrificada con pedestal, color blanco, fijado a suelo mediante tornillería y sellado.
• Los desagües de saneamiento se realizaron por la parte central de los módulos habilitado para paso de instalaciones, para conexionar a las arquetas de saneamiento.

Climatización

• Se realizó mediante equipos tipo Split Inverter, con la disposición de un aparato en cada estancia. Las unidades exteriores se colocaron en la cubierta del módulo.
